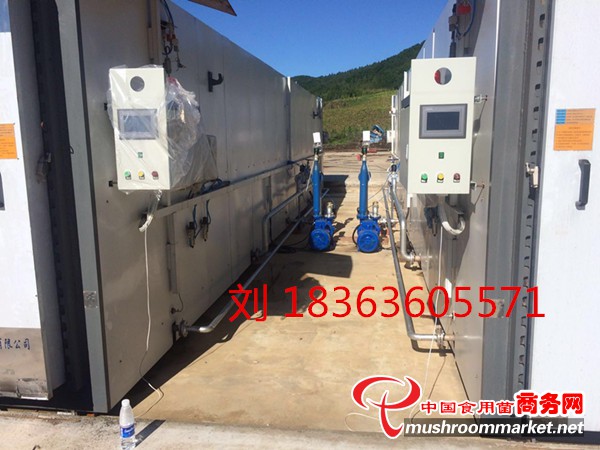

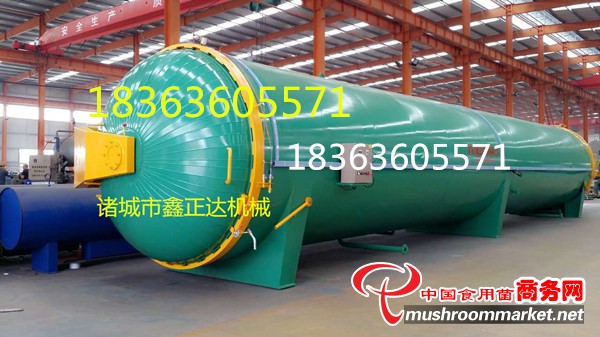

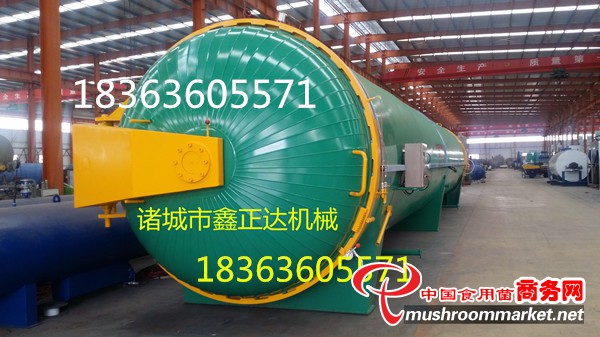

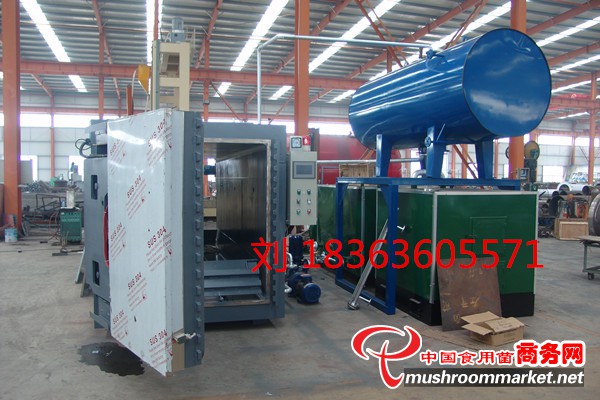

规    格

XMQ-31

设计压力

0.18(-0.1)MPa

设计温度

131℃

工作压力

0.16(-0.088)MPa

工作温度

127℃

电机功率

380V20A 7.5KW

控制电源

220V3A 0.5 KW

容器类别

I

内室尺寸(L×W×H)

6400*2200*2200

外形尺寸(L×W×H)

6900*2700*2800

行程周期

约220min

蒸汽压力

0.3～0.5MPa

蒸汽耗量

190Kg/h

冷却水源

0.15～0.3MPa

冷却水耗量

1000 Kg /次

压缩空气源

0.4～0.6 MPa

压缩空气产气量

0.2 m3/分钟

标准型控制形式

彩色触摸屏，PLC控制

序号

名    称

型       号

数 量

备      注

1

筒体

XMQ-MZ300-R00

1只

Ⅰ类压容，Q345R

2

大门

XMQ-MZ300-RM00

2只

Q345R

3

主控制系统

S7-200  CPU226

1台

德国西门子

4

模拟量模块

EM231

1台

德国西门子（温度专用）

5

模拟量模块

EM231

1台

德国西门子（压力专用）

6

电源模块

D-60B

1块

台湾

7

触摸屏

MCGS

1台

7寸，彩色,带USB存储

8

门电机

M9IZ90G4GGA

2台

日本松下

9

电磁先导阀

3V1-06-4F

4只

台湾亚德客

10

气动阀(进蒸汽)

DN50

1只

青岛精锐

11

气动阀(真空)

DN50

1只

青岛精锐

12

气动阀(排汽)

DN50

1只

青岛精锐

13

气动阀（回气）

DN25

1只

青岛精锐

14

压力传感器

G5539

1只

丹麦Danfoss

15

电磁阀

J011SA-15

1只

上海

16

温度传感器

PT-100  230mm

2只

上海

17

真空泵

SK-6D  7.5KW

1台

上海新环

18

黄铜单向阀

DN50

2只

国产

19

电磁阀

2W030-08

6只

台湾亚德客

20

真空发生器

ZH13BS-01-02

2只

日本SMC，

21

单向止回阀

AK2000-02

4只

日本SMC

22

过滤减压阀

GFR300-08-A-F1

2只

台湾亚德客

23

安全阀

A48Y-16P  0.1-0.3MPa

2只

国产

24

压力表

YZ100Z –0.1-0.5Mpa

2只

测量精度1.5级

Y100Z 0-1Mpa

1只

测量精度1.5级

25

门行程开关

1VE-10CA-13

4只

日本OMRON

26

门闭安全开关

YBLX-K1/111

2只

正泰电器

27

内螺纹手动球阀

DN40  黄铜/不锈钢

1只

国产

28

疏水器

S11Ⅱ DN50 PN1.6MPa

1只

国产

29

门胶条

L8679

2根

国产

30

Y型过滤器

DN50

1只

国产

31

Y型过滤器

DN20

1只

国产

32

蒸汽截止阀

DN50

1只

国产

33

气动连接管

￠8

1套

高效管

34

进蒸汽管道（外底部）

DN40

1套

SUS304

35

电缆桥架

50X60

1套

金属彩涂板
