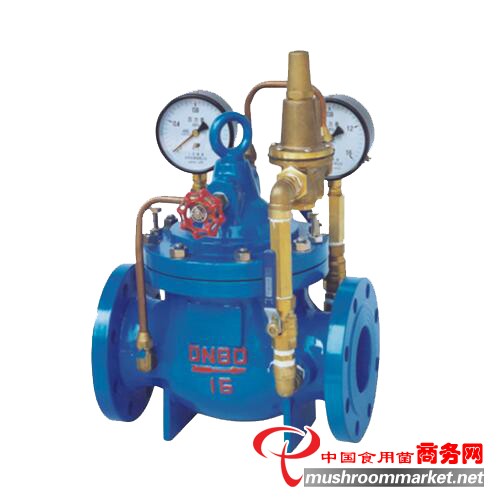

『200X减压阀,先导式减压阀的原理』

1、当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

2、当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

调节导阀弹簧即可设定出口压力。

『200X减压阀的性能特点』

结构新颖合理、合理运用液压原理控制

工作平稳可靠、大流量通行

阀瓣快开慢闭、无水锤冲击(关闭时间可调)

减稳压精度高、调节范围大

密封性能好、使用寿命时间长

『200X减压阀的参数』

材质:铸铁、铸钢、不锈钢、黄铜

压力:≤2.5Mpa,出口可调压力0.09-1.6Mpa

温度:≤80℃

口径:DN25-DN300

『用途』

水力控制阀系列产品是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、持压\泄压阀、电动控制阀、水泵控制阀、压差旁通阀、紧急关闭阀、管力阀、杠杆浮球阀、液力自动阀、多喷孔减压阀、定水位阀等产品,适用于各类高层建筑、生活给水、消防系统及工业给水系统、水塔、水池等设施的控制。

『维修及维护』

水力控制阀前要安装过滤器，并应便于排污的要求。

水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。(注：内阀内一般消耗损伤品为膜片和O型圈其它内部零件损伤甚少)

1.先将主水力控制阀前后端软密封闸阀关闭。

2.将主水力控制阀盖上的配管接头螺丝松开,释放阀内压力。

3.将所有螺丝取下，包括控制管路中的必要铜管的螺帽。

4.取水力控制阀阀盖和弹簧。

5.将轴芯、膜片、活塞等取下，切勿损伤膜片。

6.将以上各项东西取出后，检查膜片及O型圈是否损坏；如无损坏请勿再分自行争其内部零件。

7.如发现水力控制阀膜片或O型圈有损坏，请将轴芯上的螺帽松脱，逐浙分解出膜片或型圈，取出后重新换上新的膜片或O型圈。

8.详细检视主阀内部水力控制阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出。

9.依反向是顺序将更换后的零部件组合装好主阀，注意阀门不能有卡阻现象。
