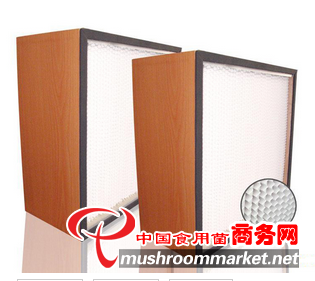

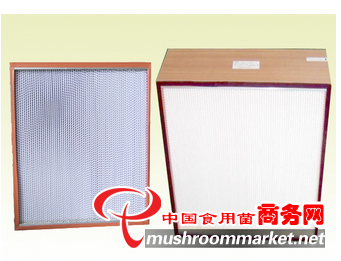

木框有隔板高效过滤器

尺寸及其它参数  610mm系列  钠焰法效率99.99%（镀铝锌框）

外形尺（mm）
长*宽*厚

额定风量/初阻力
（m3/h＆pa）

过滤面积（m3)

建议风量

最大阻力
（铝隔板）pa

610*610*150

850/235

8.8

500-1000

1300

305*610*150

425/235

4.1

250-500

1300

915*610*150

1275/235

13.6

750-1400

1300

1220*610*150

1700/235

18.6

1000-1900

1300

610*610*292

1700/245

17.6

1000-1900

2200

305*610*292

850/245

8.3

500-900

2200

915*610*292

2550/240

27.3

1500-2800

2200

1220*610*292

340/240

36.6

2000-3800

2200

尺寸及其它参数  484mm与610mm系列  钠焰法效率99.99%（镀铝锌框）

320*320*220

425/235

5.3

300-425

1200

484*484*220

1000/230

11.7

600-1000

1200

726*484*220

1500/225

18.2

900-1500

1200

968*484*220

2000/225

24.7

1200-2000

1200

630*630*220

1500/220

15.6

1000-1500

1000

315*630*220

750/220

7.2

500-750

1200

945*630*220

2250/215

24

1500-2250

1000

1220*610*292

3000/215

32.4

2000-3000

1000

说明：
⑴中密度板外框的过滤器与镀锌框过滤器相比，有效面积小约5%，阻力高约5%；
⑵效率为99.97%的过滤器的阻力比表中阻力数据略低；
⑶在额定风量的50-150%范围内，阻力与风量呈近似线形关系；
⑷“建议风量”为经验数据，指比较经济合理的设计风量范围。
