结构特点和应用范围

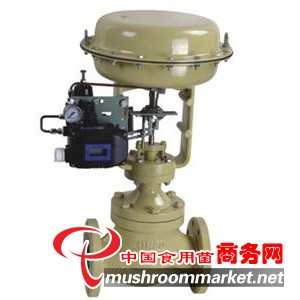

小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生内蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

技术参数和性能指标

阀    体

型    式    直通单座铸造球形阀

公称通径    20、25mm

公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa

连接型式    法兰连接：FF、RF、RJ、LG

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

焊接连接：嵌接焊SW

材    料    铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃  伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃  注：工作温度不准超过各种材料的允许范围

压盖型式    螺栓压紧式

填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式    单座套筒式柱塞型阀芯

套筒形式    分离式套筒

材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）  不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型    式    多弹簧薄膜执行机构

膜片材料    丁睛橡胶夹尼龙布

弹簧范围    20～100、80～240kPa

供气压力    140～400kPa

气源接口    Rc  1 4

环境温度    -30～+70℃

阀作用型式     气—关式或气—开式

附    件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性    能

泄 漏 量    金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级

回    差    带定位器：小于全行程的1%  不带定位器：小于全行程的3%

基本误差    带定位器：小于全行程的±1%  不带定位器：小于全行程的±5%  注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1（0.25≤Cv≤14）或30：1（Cv≤0.16）
