产品详细介绍：

1、结构特点
     CWHG系列常压锅炉采用了最新的反烧和煤气化多点配风技术，使煤中的挥发成分和小颗粒在高温与氧气充分混合燃烧，未燃尽的焦煤及煤烟在混合室中燃尽，从而达到既节能又环保的效果。由于采用多回程螺纹烟管换热技术，换热率比传统常压锅炉提高30%—50%，实现了180°C以下低温排放。该锅炉为常压运行，并且采用微电脑控温，全自动恒温控制燃烧，出水温度随意调控，科学的储煤仓设计，一次加煤可持续燃烧几小时，每天只需加煤2—3次，无需专人看管，降低了劳动强调，数字化程序控制锅炉的运行，出现故障时，即自动封炉并卸放煤气，保障安全。本产品主要适用于机关，小区，学校，宾馆，医院，休闲娱乐中心，工矿企业的取暖，洗浴。
2、科学环保
    中兴锅炉采用了封闭式多点配风，负压反烧原理，所有可燃物质在燃烧过程中产生的挥发成分及烟雾，均在高温下气化燃烧，煤中的硫也在炉中生成固体硫酸钙及亚硫酸钙，残余的成分又消灭在锅炉尾段的除尘器中，最终达到清洁排放。若使用高硫煤时，可在散煤中掺入适量固硫剂即可。
3、高效节能
    中兴锅炉实际运行升温快，热效率高达83%以上，炉体采用整体保温、封闭燃烧等技术，有效减少了热量散失，燃料中的可燃成分被充分利用，从而降低了燃料成本。电脑恒温控制，当温度达到设定值后，自动减慢燃煤燃烧速度，既保证了恒定的温度，又节约了燃煤。

性能特点：
   设计合理 采用矩形设计，左右结构，高温气流形成三回程加热过程，实现了火在水中游，水在火中流高效导热流程；
   外部设有高阻热纤维保温，采用烤漆彩钢板作护壳，美观大方。
   使用安全 停止、工作压力均为常压，避免了事故的发生。
   操作方便 采用微电脑控制系统，可根据需用的温度进行自动变频控制，使水温稳定，蓄煤量大，降低了加煤频率和
   劳动强度，简化了操作过程。
   环保节能 燃烧室采用环保、节能的二次返烧技术，煤气发生器构造，科学设置补养装置，使燃料得到更充分的燃烧，
   实现了烟煤燃烧无烟排放，优于国家I类地区排放标准。
   升温快速 加大了受热面积，延长了高温气流在炉中的流程，使水吸收热量更迅速和充分，降低了排烟温度。
   燃料广泛 适应烟煤、无烟煤、生物质颗粒等燃料。
   用途广泛 适用于企事业、浴池、宾馆、饭店等单位的取暖、热水供应。
   安装方便 整机出厂，运输方便，占地面积小。
   维修方便 设有多个检查孔，以便维修、除垢、清灰。

产品详细介绍：
优点：
1 能用来源广泛的廉价燃料取代价格昂贵的油、气，获得高效率的热能及稳定的环保性能。
2 锅炉的特殊结构设计与先进的微电脑电子技术相结合，彻底改变了传统锅炉的燃烧工矿，使锅炉的燃料充分燃烧，消烟效果明显、稳定、锅炉出力大、上火快、可以保证用户的热源，同时又大大节省了燃料。
3 自动恒温控制燃烧，长时间无需专人值守看管，节约人力，省时省工。
4 采用模块组装理念，占空间小、维护保养方便、无需备用锅炉。

用途：
1适合企业、宾馆、政府机关、学校、医院、私人别墅等取暖或洗浴。
2适合新农村住宅小区的集中供暖。
3还可以用于洗浴中心浴池水加温和桑拿房、蒸气浴等。

中兴微电脑自动化控制、燃煤茶浴炉 特点：
·环保：能将煤在燃烧过程中产生的黑烟及烟雾彻底转化为可燃气体，再次燃烧，彻底清除污染气体。
·节能：微电脑控制燃烧茶浴炉可供100-300人24小时饮用开水，每日耗煤量仅相当于传统锅炉的1/4，耗煤约20公斤，折合人民币10元以下。
·安全：恒温自动化控制。
·方便：一次加煤，不需专人坚守看管，省工省时。

中兴数控锅炉和传统锅炉比较
<传统锅炉>
·需专人看守，连续加煤，劳动时间长、劳动量大；
·无恒温控制，炉火不稳定，室温忽高忽低，每次加煤时冒黑烟，且耗煤量难以控制；
·烟囱庞大，架立有难度，有烟雾排放。热能损失大，环保性能差；
·无自动保护功能，使用中，当出、回水稍有不畅时，炉体过热，极易发生爆炸。
<中兴数控锅炉>
·无需专人看守，只需一次加煤，按规操作即可；
·温度设定后（如设：70℃、80℃、90℃等）炉体自动恒温控制、室温稳定，温度设定值决定日耗煤量；
·燃烧时无烟雾排放，无需架立高烟囱。只需将锅炉通气孔引出室外即可，环保性能好；
·多重自动保护功能，使用中，当出、回水不畅时，自动封火，保证了锅炉的安全使用。

锅炉产品详细介绍：

1、锅炉结构简介
该产品均由气化燃烧室和对流换热室两大部分构成，在气化室设有超大储煤仓及多点均衡进风系统，储煤仓的加厚煤层在高温和一次风作用下，使煤炭迅速裂解、气化，产生的一氧化碳等可燃性气体，经配备合理的二次风助燃，完全燃烧后的中心火焰温度达到1200℃左右，高温烟气在引风机的作用下1800折返，经二回程螺纹烟管进行热传导后进入上烟室，并从上烟室1800折返经第三回程螺纹烟管，进行热传导，此时的烟气温度在200℃以下，烟气经脱硫除尘系统反向气雾式冲刷除尘过滤后，排向大气，排入大气的烟气温度在170℃以下。
2、煤气气化炉的技术革新点：
⑴采用了高效螺纹烟管对流扰动传热技术；
⑵采用了三回程独特烟气换热构造技术；
⑶采用了水包火夹套式冷却技术；
⑷采用了负压反烧多点供风技术；
⑸超大储煤仓及双层炉排技术；
⑹采用新型工业化外观设计技术；
⑹采用LED中文液晶显示恒温控制技术。
3、煤气气化炉的创新点：
⑴采用先进贫氧催硫气化燃烧技术，提高燃烧效率，有效地降低氮氧化物的排放；
⑵采用温差脱硫及反向气雾式除尘技术，使烟尘排放量及二氧化硫含量符合国家环保排放标准；
⑶超大煤仓实现了煤炭的预热、干燥、气化、燃烧、燃烬技术的持续性，避免传统燃煤锅炉频繁加煤散热使炉膛温度降低的弊端。
4、数字式模块煤气气化炉六大优势
4．1．高效节能
⑴采用多回程螺纹烟管扰动技术，换热效率比传统煤炉提高40-50%，实现了200℃以下低温排放；
⑵自动恒温控制，当温度达到设定值后，自动减缓燃烧速度，实现恒温供热，节省燃煤；
⑶采用整体多层保温，降低锅炉的散热损失。
4．2．24小时定时功能、恒温供热
⑴当温度达到设定值后，系统自动减缓燃烧速度，使室内温度持续稳定在一定范围内；
⑵用户根据需要，可任意设定锅炉运行时段；程序化操作，达到了节能效果；
4．3．数字化控制，自动报警、安全可靠
采用全中文显示界面、数字化逻辑控制技术，控制界面能直观、动态地显示炉水温度、出水温度等锅炉的其它运行参数。实现安全联锁保护，在锅炉出现缺水、超温及系统故障时，可以自动报警，在确保锅炉安全运行的同时，做到省心、省力。
4．4．超长使用寿命
《小型锅炉和常压热水锅炉技术条件》等规范设计，用材完全符合锅炉用材标准，设计寿命长达20年。
4．5．科学环保
独特的负压反烧和多点配风技术，可有效保证煤中的挥发成份和小颗粒在高温下与氧气充分混合燃烧，炉内设有燃烧室，采用高效烟尘处理技术，消烟、除尘、脱硫效果明显，稳定，经国家权威部门检测，出口烟尘、二氧化碳排放浓度、林格曼黑度达到并优于国家标准GB13271-2001《锅炉大气污染物排放标准》中一类地区标准。
4．6．安全省力
科学的超大储煤仓设计，每日只需加2-3次煤，正常运行中无须专人看管，降低了司炉工的劳动强度，数字化程序控制锅炉的运行，出现故障时即封炉并自动卸放煤气，保障安全。

 智能数控浴池、供暖专用锅炉产品说明：

山东省泰安市山口中兴锅炉专业提供：立式燃煤蒸汽锅炉，燃煤采暖锅炉，立式燃煤锅炉，卧式燃煤锅炉，燃煤热水锅炉，燃气采暖锅炉，燃油采暖锅炉，立式热水锅炉，卧式锅炉，洗浴锅炉，节能环保锅炉，采暖热水锅炉，供暖热水锅炉，取暖热水锅炉，供热热水锅炉。

我们对已经售出的产品，全程跟踪服务，上门指导安装，每年春节前夕对我们的客户进行全程拜访，了解锅炉使用情况，对锅炉日常维护进行指导。我们一直本着“诚信为本，服务一流”的服务理念取得公司长足的发展，也只有这样才能取得您的满意。

联系人：张经理 电话：13685488987

请您在购买锅炉一定认准“中兴”品牌。中兴锅炉生产的GLSG系列锅炉节能，环保，具有多项国家专利技术。现在国家提倡节能减排，普通锅炉已经不能满足生产和保护环境的需要，大量黑烟排向天空随时会招来环保人员调查，严重情况会拆除锅炉。而我们的产品就省去您的担心和麻烦，与我们合作保证您的满意。“诚信为本，服务一流”是我们的服务承诺。
一、采暖锅炉产品特点：
燃料在炉堂内燃烧，根据不同的燃料可产生不同的废气、普通锅炉是将这些废气一次性排出炉外，废气中的二氧化硫、氮化物、一氧化碳、烃类挥发份等，对大气造成了污染，但这些对大气造成污染和危害的物质又是一种很好的燃烧能源，该炉就是将此类物质和气体不让它直接排往大气，而是将它回收重新送入辅机（合成）组成新的燃料，再送入炉内，通过多次的给风加氧使之进行充分的燃烧，从而最大限度的提高了热利用率，使热效率达到84%以上，比行业规定的热效率高出了二十三个百分点，比普通锅炉节能40-50%，显著的节约了能源。
二、采暖锅炉技术特点：
本系列锅炉的结构与老式炉型结构比较有如下特点：
1、通过引风机外加助燃，无需竖立烟囱，连煤中的焦油和碳黑都被燃尽，充分利了能源。
2、采用了烟、火、水、换垫增加了炉内的受热壁、吸热片、多管等部件，大大增加了受热面积。
3、火在水中行：完全打破了常规锅炉的燃烧及换热方式，以全新设计思路，变常规设计中“水在火中走”为现在的“火在水中行”，以“火在水中走”的方式向炉壳内介质均匀高速的传导热能。
4、换热迅速，烟气排放温度底：改善了常规卧式经下降的重力通过自然循环推动水上升的设计，而是由水泵将炉壳内的水强制高速循环，把热通迅速带走，保证了换热即能迅速又安全地进行，不但保证了锅炉出口的水温按设定温度运行，还保证了锅炉热效率高达82%，而且使锅炉不易结垢。
5、温度控制：采用了微电脑控温技术，自动控制供水、回水温度，实现了温度自动调控，与水温空调结合使用效果更佳。
三、采暖锅炉使用性能：
A、升温快：点火3分钟便可供洗浴热水，每小时可供洗浴热水3-100吨，点火10-60分钟可使500-30000平方米采暖面积的供水达到85℃，锅炉20分钟可以把水烧开。B、一机多用，洗浴采暖两不误，并且可供冷暖两用水空调，柜机等使用。
联系电话：13581144625

产品特点：
安全：无压运行不会出现爆炸，操作简便,无司炉证书也能安全操作，无需安检！
节能：锅炉的吸热系统为多层循环吸热，增加了吸热片，经省级能源检测中心检测，热效率高达90%，燃同类煤比蒸气锅炉节能45%以上，是市场上最节能的锅炉。
自控：该炉采用微电脑自控系统，对设定范围内的水温，室温能自动控制，对大池水温、淋浴水温能随意调节，并设有自我保护系统，对锅炉超温、缺水等现象微电脑能自动停止运行，并自动报警，也可手动操作。
升温快：从点火到洗浴只需5分钟，从地下水到洗浴水(42℃)每小时产水10-30吨，本公司备有各种型号的演示锅炉，让您从点火到产水亲手操作。
环保：烟囱可走室内，充分利用余热，无需竖高烟囱也可通向地下水道，不受煤种的限制(可燃烟煤、无烟煤、焦炭、天然气、油等)，具有除尘功能，符合环保要求，保护了周围环境。
范围广：适用于大中小型宾馆、浴池、休闲娱乐中心、学校、小区、车间、办公楼等，是洗浴、供暖最理想的选择！

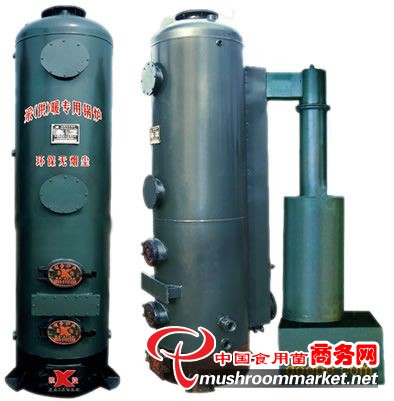

CLHG系列浴暖专用锅炉
泰兴锅炉CLHG系列浴暖专用锅炉适用于大中小型宾馆、洗浴中心、浴池、学校、医院、工厂、小区等的洗浴和供暖，每小时自动供8-30立方45℃（或85℃）的热水。经市级能源监测中心监测，热效率高达83.32％，比原蒸汽锅炉、热水锅炉节能40％-50％。该锅炉不受煤种的限制（可燃烟煤、无烟煤、焦炭、木渣、草屑、废垃圾等），是洗浴供暖行业理想的选择。
国内首创：国家专利，引发了浴池锅炉的新革命，引领时代潮流，解决了浴池用户的两大难题。（人少不能开，人多赶不上）
超强速度：点火5-10分钟，不间断排出42℃热水。（比蒸汽锅炉来电或时间节省2小时）
超大流量：每小时产42℃热水8—30吨。（来人多少都可以）
安全环保：无压力运行，外力助燃，点火封炉方便快捷，具有除尘功能。（达到室外无烟囱的环保要求）
节约能源：其排烟温度100℃左右，不受煤种的限制（可燃烟煤、无烟煤、焦炭、木渣、草屑、废垃圾等）。（比蒸汽炉节能一半）
智能省工：采用进口CPU控制系统，供暖供水，水位水温，自动调节。（一人操作，得心应手）

 产品介绍：
　我公司在自行研制开发出的系列锅炉的同时，根据客户反馈建议，又推出一种适用于水质不好地区的新型换热系列锅炉，解决了用户在除垢上花费的财力与物力，并能同时产水、供暖、延长锅炉使用寿命，受到用户与市场的认可。
　　在设计上采用了双胆热交换，热水暖冷水，解决了地下水烧高温而产生的水垢。
　　该炉采用微电脑自控系统，对您设定范围内的水温，室温能任意调节（洗浴42℃、室温15℃-25℃），水温、室温任意设定，大池水温、淋浴水温能自动调节，并设有自我保护系统，对锅炉超温、缺水等现象微电脑能自动停止运行，并自动报警，也可手动控制。


谈到燃煤锅炉，大多数人马上会联想到烟囱高高竖起，黑烟滚滚，严重污染大气的情景，这不仅造成能源的严重浪费，而且给社会环境带来了极大污染。为此,全国各大、中、小城市生产及冬季生活供暖，已强行控制煤炭的使用，而转向供应紧张、成本较高的其它燃料（天然气、油等）。这不仅给用户带来更多开支，也使本来就供应紧张的油气资源更加紧张。
我公司经过多年反复研究实验，投资近百万元科研经费，终于突破了种种技术难关。开发出一种环保节能的新式产品--烟转火锅炉，获国家发明专利，排烟温度低于80℃，设计使用寿命10年以上。它彻底改变了传统过路的燃烧方式，全封闭式、煤气化燃烧原理，将煤在燃烧过程中产生的黑烟及烟雾在高温作用下转化为可燃气体，进行二次供风使燃料中的可燃烧分子得以全部使用，既解决了燃煤无烟化燃烧的难题，又达到了节省能源的目的。
“烟转火”无烟尘锅炉经山东省环保部门检测结果，烟尘排放浓度99.9mg/Nm3，烟气黑度小于林格曼黑度1级--达到国家环保标准。
特点：


多：①出水多：炉膛受热面积大，每小时排42℃热水8-30吨。
②型号多：根据您的需求Φ50-Φ200，76种任你选。
③客户多：各地新老客户几千家，让你随时随地参观考察，亲自操作。
快：①点火快：外力助燃，1分钟即可正常运行。
②出水快：点火3-8分钟不间断排出42℃热水。
③供暖快：10-20分钟可让散热片温升80℃循环供暖。
好：①安全好：无压状态，低温运行，无任何危险，不需报技监局年检。
②环保好：引风处理，室外无烟囱：煤气一体化，二次送风燃烧充分，水封出渣、除尘达标排放。
③保养好：独特二分体、三分体结构设计，便于解体检修；炉体多处设清灰，除垢孔结构合理，便于保养。
省：①省煤：排烟温度80℃左右，比汽炉节能50%
②省工：电脑自动控制，加煤即可，无需专业司炉工。
③省钱：体积小，移装灵活，占地小，基建投资少。


　　我公司以高新技术研制开发的系列锅炉，在多年的设计制作中，根据客户反馈的信息和建议，对锅炉结构作了科学合理的改造，采用多次循环燃烧技术，使燃烧更充分，同时加大了炉内受热面积，能在短时间产生大量热水。采用高科技手段，实行微电脑控温技术，自动控制技术，回水温度，实现温度自动调控，与水暖空调配合使用，效果尤佳（节能、环保、健康）。
　　本产品克服了传统水炉升温慢，不能连续产生热水的弊端，点火5-10分钟能迅速连续大量供应暖气管道取暖用热水，可以大面积供暖。新技术的采用，大大提高了热能利用率，比传统蒸汽锅炉节能50%，降低经营成本，是浴池、学校、宾馆、医院等场所供暖的理想选择。


智能数控浴池、采暖锅炉技术参数：
采暖锅炉技术参数：

洗浴锅炉技术参数：

节能对照表：

CLSG系列立式常压热水锅炉，主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成，燃烧室布置在炉胆内，燃料在固定炉排上燃烧，烟气在炉胆内横向冲刷横水管，经冲天管、烟囱排入大气。由于该锅炉运行时无压力，因而可以安装在任何地方而不受层次繁多的逐年进行的监检程序的限制。这种安全可靠无爆炸危险的热水锅炉，近几年得到了迅速的发展与推广。
锅炉特点
1、锅炉采用多横水管和冲天管结构，烟气阻力小，自然通风，对无电地区特别适用。
2、受热面积管子全部是直管，并且有足够的手孔装置，便于手工机械清理污垢及进行内部检查。
3、结构简单合理，附属设备少，便于锅炉检查和维修。
4、锅炉结构紧凑，安装简便，占地面积小，基建投资省。
立式横水管节能茶水锅炉采用传统的燃烧技术,煤从炉门投入在炉排上燃烧,烟气在炉胆内经横水管交错冲刷,含在烟气中的细小碳黑及灰尘,被多层管束切割落在炉排上重新燃烧,经烟囱排入大气。
锅炉特点
(1).结构紧凑,安装迁移方便,占地面积小,基建投资省。
(2).烟气纵向冲刷对流管束,充分利用受热面,提高锅炉效率。
(3).由于烟气多回程多循环达到自然除尘的目的,不需引风机,节约电能。

       供暖锅炉的技术特点：
1节能：比普通锅炉节能50%以上燃料排烟温度不超过150℃，受热面积是普通锅炉的二倍以上。
2环保：本锅炉采用了反烧气化技术，不需要附加任何其他除尘脱硫装置，就能达到消烟除尘脱硫。使锅炉燃烧时无烟、无尘、无硫。
3自控：本锅炉采用了电脑控制技术。供暖、供水锅炉温度只需要输入模式就能达到自动化控制，使工作更省力、更方便。
4永不结垢：锅炉装有换热器技术，生水不进锅炉，锅炉本体循环系统循损耗不超过环用水，自然1T/年。5升温快：锅炉点火5-10分钟可供热水。15分钟可供暖。
6生活用水：淋浴、大池可循环加热。
7供暖温度效果明显：供暖温度可达到25-35℃并可设计热水蒸房。
8省事：自动补水、自动燃烧，一天只加一至二次煤，就可达到使用要求。

山东泰安中兴燃煤热水锅炉结构、性能简介：本系列常压热水锅炉壳多横水管燃煤热水锅炉，设计煤种二类烟煤。
1、锅炉组成：锅炉总体结构由锅炉本体、炉排、管道、仪表、阀门、烟囱装置、地基等组成；锅炉本体：主要由U型圈、锅筒、封头、炉胆、炉胆封头、横水管、冲天管、对流管束等受压部件组成，在锅壳封头上设有人孔，便于锅炉检修和清洗。
2、锅炉炉体上部布置的横水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，结构紧凑，操作、维修方便。
3、立式横水管热水锅炉采用传统的燃烧技术，煤从炉门投入在炉排上燃烧，烟气在炉胆内经横水管交错冲刷、含在烟气中的细小碳黑及灰尘，被多层管束切割落在炉排上重新经过二次燃烧燃烧。
4、锅炉的束循环流程路线：锅内靠近炉胆、炉胆顶、横水管和冲天管的水受热较大，温度高，比重小而向上流动；靠近锅壳的水温度低，比重大而向下流动，这样便形成了水循环。
5、燃煤热水锅炉的烟气流程是：煤在炉排上燃烧产生的高温烟气，沿炉胆上升，冲刷横水管、炉胆和冲天管，将热量传给锅炉内部的水，烟气上升冲刷对流管束，然后烟囱排出，由于烟气的多回程多循环可达到消烟、除尘的作用，剩余烟气经烟囱排入大气。
6、横水管有三种作用：①增加锅炉的受热面；②有利于锅炉内的水循环；③提高炉胆的承压程度
CLSG燃煤热水主要性能特点：
1、无噪声：
无噪声、无污染、不用引、鼓风机整个燃烧过程依靠自然通风完成，彻底消除噪声。
2、投资省：
结构紧凑，安装迁移方便，占地面积小，基建投资省、不用引风机、鼓风机等，节电60%
设备故障率低，节省设备维修费90%；独特的设计，升温快，热效率高，节煤20%；
3、安全系数高：
常压锅炉本身不带压，炉体与大气相通，无压运行，不属于压力容器，锅壳、炉胆和管道不因超压而发生爆炸事故，安全性极高。因无承压部件，制造和材质要求都不高可用特制钢和较薄壁厚的钢板制成，工作过程中金属耗量小，传热温差大，工质不蒸发，对水质要求不高。
4、排放不超标，属新型绿色环保产品：
燃料充分燃烧，烟尘原始排放浓度低，烟气黑度低于林格曼一级，达到国家环保标准。
5、燃料适用性强:
可燃型煤、烟煤，干木材多种燃料，并可以互换使用。
6、快装形式出厂：
锅炉运到现场后拼接阀门、水源、管道等即可运行
7、应用范围广：
可广泛用于住宅小区，厂矿企业、机关团体、学校、医院、宾馆、温室、洗浴中心等。

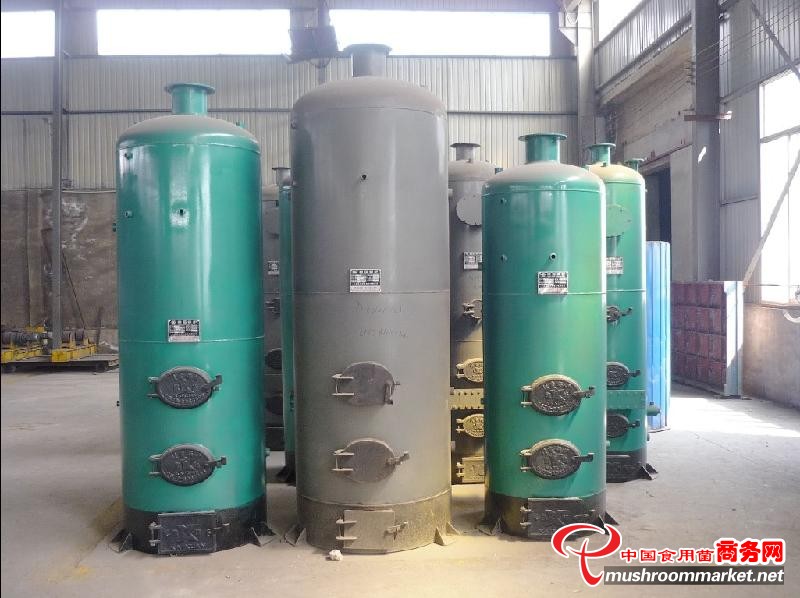

【CLSG立式燃煤常压热水锅炉-产品实物图片 】





CLSG常压立式锅炉安装图


安装技术要求：
1.本图仅供用户安装参考，用户可根据实际情况适当改动；
2.排气管严禁封堵，严禁缩小口径，必须保温；
3.本炉严禁承压使用；
4.清垢时必须打开各除垢手孔，查看内部是否还有余垢，并用高压水枪冲洗。



产 品 介 绍

  CLSG系列立式常压热水锅炉，主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成。由于该立式常压热水锅炉运行时无压力，因而可以安装在任何地方而不受层次繁多的逐年进行的监检程序的限制。

  CLSG立式常压热水锅炉采用传统的燃烧技术,煤从炉门投入在炉排上燃烧,烟气在炉胆内经横水管交错冲刷,含在烟气中的细小碳黑及灰尘,被多层管束切割落在炉排上重新燃烧,经烟囱排入大气。这种安全可靠无爆炸危险的热水锅炉，近几年得到了迅速的发展与推广。

  立式锅炉结构特点占地面积小，结构紧凑．采用强制引风、洗浴出水量大，采暖面积大，出烟温度低，无需过高烟囱，无烟，无尘排放。锅炉内置光速传热导管，炉膛采用二次反烧技术，多层分火拱，燃烧时高温烟气从上部干馏室流经上层炉排在下部燃烧室进行惯性分离除尘，折弯冲刷对流受热面，有效的增加了受热面积。高温烟气采用湿背式多回程结构，烟管环形对称布置，增强了高温烟气的素流传热，保证换热面积与传热效率达到最佳状态，同时缓解了热胀冷缩可能造成的设备寿命的减短，确保锅炉的安全运转，减少维修给你带来的不便与损失。

  CLSG系列立式常压热水锅炉由于其安全可靠的技术特性，被广泛用于企业、机关、学校、部队、医院、蒸汽浴、洗浴、小区取暖、食品加工，适用于环保治理的重点地区，为广大客户提供了最理想的环保、节能锅炉。

结 构 与 原 理

CLSG立式常压热水锅炉功能特点：
1、锅炉采用多横水管和冲天管结构，烟气阻力小，自然通风，对无电地区特别适用。
2、受热面积管子全部是直管，并且有足够的手孔装置，便于手工机械清理污垢及进行内部检查。
3、结构简单合理，附属设备少，便于锅炉检查和维修。
4、设备投资节省40％，锅炉房投资节省50％节电60%。
5、结构紧凑,安装迁移方便,占地面积小,基建投资省。
6、烟气纵向冲刷对流管束,充分利用受热面,提高锅炉效率。
7、由于烟气多回程多循环达到自然除尘的目的,不需引风机,节约电能。
8、操作简单方便，司炉工作简单培训即可上岗操作

使 用 说 明

一、生火前的检查与准备：检查本炉各部件是否安装严密，加满炉内水到水位计3/4以上处，将整个水系统加满水，如有溢漏及时修复，打开热水泵是否正常循环。

二、点火：打开投煤门、关闭下炉门及出渣门，在水管炉排上铺满碎木柴，点燃刨花将木柴引着，先用木柴烘烤后，待火势旺盛，有底火后，往木柴上加碎煤，逐渐加大煤量。点火后的司炉人员要勤观察水位，如看不到水位，应立即“叫水”。

三、燃烧：正常燃烧时，一般是上炉门敞开，下炉门关闭，出渣门根据炉内燃烧情况调整开度。使上下炉排的煤处于最佳燃烧状态。煤应从上炉门投入，如是煤粉要掺8%的水份，以手握成团，松开似散非散为宜。煤层厚度保持10-15厘米，煤层厚度要均匀、疏松，以不露明火为标准。应定期适当地搭钩拨火，注意不要拨火太勤，否则使尚未充分干燥和干溜的煤拨落到下炉排上，会降低燃烧和消烟效果。当下炉排捅上火势较弱时，从看火孔上伸进搭钩顺着炉排间隙将红炭从上炉排捅下，严禁在下炉排上加生煤，以防烟囱冒黑烟。司炉人员应不断总结经验、摸出规律，提高水平。

四、煮炉
1、该炉新使用前应进行煮炉。由锅炉排汽口加入纯碱或磷酸三钠加药量按每立方米2-3公斤计算。

2、炉内水升至水位计3/4以上处，然后点火，将水烧开，水位降低时应及时补充，经12小时煮沸即可熄火。待沸水冷却后、将水全部放出，并用清水将炉内污垢冲洗干净。

五、正常供水操作，采暖见炉系统图：在供水、采暖时，司炉工要勤加水、少加水使水位波动面保持在水位计中上部3/4以上处，防止水位降至最低线以下。每天检查水位计，回水控制器及阀门是否操作灵敏可靠，不正常要及时纠正，保证炉体正常运行，锅炉房内应保持清洁、通畅、房内不放置与司炉工作无关物件。

六、停炉：停炉分暂时停炉（亦称封火或压火），完全停炉和紧急停炉。

1、暂时停炉：封火时，将上炉排留好底火压好煤，把上炉门关闭，打开下炉门，关闭出渣门，打开上清炭门。再次起火时，关闭上除灰门，出渣门微开，按开上炉门，关闭下炉门。

2、正常停炉：方法是停止燃烧，使炉火熄灭，向炉内加水至最高水位，待炉体逐渐冷却至常温时，即可将水全部放出。

3、紧急停炉：本炉运行中，遇到下列情况时，应紧急停炉。a.由于某种原因至使水位降至水位计最低边缘以下，虽采用补水水位仍然下降，炉内水已经开始生产蒸汽时，应立即停炉。B.本炉回水或自来是加水受阻时。C.本炉水位计失灵时。紧急停炉最主要方法是及时将炉膛内的炉火熄灭。（不得用向炉膛内浇水灭火的办法熄灭炉火）。

七、维护保养

1、日常保养：指的是正常使用情况下进行的一种经常性维护检查工作，主要工作包括： ①检查水位计旋塞，每天将玻璃管冲洗一次，并实验水位是否正确； ②检查各部手孔有无漏水现象，如需换垫或修理，必须停炉进行； ③检查炉膛内可见部分的钢板和水管是否有过烧及渗漏现象，如发现异常时及时排除；④观察燃烧状况是否良好，供水及水循环是否稳定正常，应经常打开清灰门，清除烟尘，时烟气流通正常。

2、排污:常压锅炉运行中应及时排除炉内形成的粘质物、泥渣、沉淀和腐蚀产物，这样可以减轻结垢，延长洗炉时间，并保持饮水清洁，提高采暖温度，在正常情况下，一般每班排污一次，也可每天排污一次，排污时间不宜过长，一般不超过30秒。排污使水位不超10-20mm在停止供水时进行，排污后，及时补水。

3、清灰:本炉使用一段时间后，风室上部以及燃烧室下部要积存部分飞灰，如果不及时清除会增加烟气阻力、影响燃烧。因此要及时清灰，清灰时，严禁用自来水清洗。

4洗炉：本炉每使用一个时期（根据各地水质的硬度不同时间不定）应进行一次洗炉除垢否则炉内积垢过多特别是水管炉排内，不但影响传热效率，大量浪费燃料，由于水垢的导热系数比钢材的导热系数小70倍以上，热量不及时传出，造成过烧或者加剧了钢材的高温氧化腐蚀过程，严重可使炉排烧化，缩短寿命，必须及时除垢。①一般水管炉排，炉胆及管子的水垢厚度超过2mm时，应立即除垢洗炉；②除垢分机械除垢和化学除垢两种。机械除垢主要借助手工工具和机械来清除受热面上的水垢，除垢工作开始前，应将炉火熄灭，等水温降到50℃以下时，将炉水放出，打开各手孔，排污阀将污水放出，再用手工工具将管子内壁，内外炉体水垢去掉，再用清水洗，等水垢确认被除净后在关闭各手孔。化学除垢法，应由专业清洗队伍进行。

5、停炉保养
本炉长期停用时，要进行停炉保养，方法有两种：
①干法保养（适用于三个月以上）常压锅炉本炉停炉后，放出炉水彻底清除内部污垢冲洗干净，在炉膛内用微火烘干，然后将10-30毫米块状生石灰放在铁盘或盆里，放在本体内。生石灰量为每立方米2-3公斤，最后将所有手孔、阀门、管道关闭，每1-2个月检查一次，若石灰呈粉状，应予更换。
②湿法保养，停炉清洗后，将炉内注满水，然后加温到100℃即可熄火，停炉期间各部阀门、管道、手孔等要保持严密。当本炉准备运行时，将炉内水放净，冲洗后，再进行生火运行。

安 装 须 知

一、常压锅炉的安装，应有专业锅炉安装队进行安装。

二、安装前，组织有关人员学习锅炉图纸，说明书等技术文件，并建立常压锅炉档案。

三、常压锅炉的本体应安装在接近采暖区，给水方便，自然通风，采光较好，前后左右便于操作检修的锅炉房内，一般炉体与四周墙壁距离不低于1米。

四、常压锅炉到位后，应根据出厂清单点清零部件。

五、安装时，炉体要垂直于地面，垂直度误差1200mm的锅炉地面应用钢筋混凝土，炉体地面与地面用混凝土封好，以便封炉和调节下层炉排进放量。

六、烟筒安装时，将各节烟筒依次连接，法兰之间用石棉（用户自备）加垫找正，保证烟筒垂直度，三条拉线各120°分散后系于地面的铁桩上，保持烟筒的稳定。注意：烟筒拉线宜采用足够强度的钢铰链拉紧，拉紧程度一致，拉力均匀。
七、炉体安装好后，再安置好回水控制器（另配），系统回水接于回水控制器上，循环回水经过回水控制器、回水管进入炉体。

八、出水管应安装在炉体出水管座上，出水管与炉体间要安装止回阀，防止系统内水回流。

九、安装好水位计，排污阀，加满炉水，检查手孔及阀门是否严密后即可点炉。

十、附地基图

【CLSG型立式燃煤横水管热水锅炉—安装使用说明书】

一、简介
    CLSG系列立式常压热水锅炉，主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成，燃烧室布置在炉胆内，燃料在固定炉排上燃烧，烟气在炉胆内横向冲刷横水管，经冲天管、烟囱排入大气。由于该锅炉运行时无压力，因而可以安装在任何地方而不受层次繁多的逐年进行的监检程序的限制。这种安全可靠无爆炸危险的热水锅炉，近几年得到了迅速的发展与推广。
二、锅炉特点
1、锅炉采用多横水管和冲天管结构，烟气阻力小，自然通风，对无电地区特别适用。
2、受热面积管子全部是直管，并且有足够的手孔装置，便于手工机械清理污垢及进行内部检查。
3、结构简单合理，附属设备少，便于锅炉检查和维修。
4、锅炉结构紧凑，安装简便，占地面积小，基建投资省。
三、锅炉安装
1、安装前应检查并清占锅炉设备，各部件应完损无缺。
2、安装要有专人负责，司炉工参加，并配备管工、钳工、 起重工等，组织有关人员熟悉图纸资料。
3、安装地点要接近水汽地点，减少管路投资和散热损失，
同时给水、排污方便，排污要接入地沟，以免沸水烫人。
4、按地基图做好地基，并划好锅炉安装基准线。
5、烟窗安装牢固，拉绳不得少于三根，穿过房面时要加防雨圈，各法兰连接处要严密不漏。
6、根据图纸和锅炉布置的需要，在现场进行管道、阀门、仪表及附件的安装。
7、灰坑盖板用户自理，但要找平，不能大量漏风。
四、基本要求
用户应根据锅炉系统情况，制定有关锅炉运行、管理方面的规章制度，对司炉工进行技术培训，司炉人员应熟悉本锅炉的结构及与锅炉有关的热水循环系统，搞好安全经济运行。
五、使用说明
1、检查和煮炉
（1）锅炉使用和保养要有专人负责，司炉工要熟悉锅炉结 构。 了解锅炉的性能和操作要求。
（2）锅炉上水位表三分之二外，观察水位有无下降，检 查人孔、手孔、排污阀和清垢孔等处是否渗漏，有参漏时 应消除。
（3）锅炉各部件经检查证实安全后即可煮炉，煮炉可采用纯碱或磷酸钠，其用量以锅炉容积每立方米5Kg，应配制 成20%溶液，燃烧48小时，停止燃烧水温降至700以 下。
（4）点火前检查阀门是否开启灵活可靠。
（5）检查管接头，阀门及炉门是否严密和开关灵活可靠。
2、点火和燃烧
（1）灰坑盖板盖好，不得大量漏风。
（2）先在炉排上面放一层小木柴，点燃后再均匀撒上煤层，关上炉门，微开烟气调节门。
（3）把煤从炉门投到炉排上后，应将火面调整均匀，煤层
厚度保持在100-150mm，如煤上面有红火，应用新煤压住，根据着火情况适当调整烟气调节门开启程度。
（4）当发现煤烧穿形成风洞量，应及时消除，可用周围的黑煤堵
住或投煤盖住，以免破坏正常燃烧。
（5）炉排的通风以从灰坑进入为主，灰坑进风不宜过大，不然后造成过早的将炉排上红煤烧完。如灰坑进风太少会使红煤堆积，所以应酌情调节灰坑盖板开度。
（6）封炉时应先出将碴，再将炉排上加适当厚的新煤，关闭烟气调节门和灰坑盖板，打开炉门并将水加到最高水位。
（7）封炉时炉排不能看见红火，再启动运行时，司炉工必须注意，水位要在低水线以上才能升炉，如水位在最低水位线以下，查明原因，待锅炉冷却后在进水使用。
3、维修、保养
（1）为了使锅炉安全可靠，正常运行及延长锅炉使用寿命，提高锅炉效率，对锅炉进行维修保养有着重要意义，一般维修保养期为六个月进行一次小修，一年进行一次大修。
（2）清除燃烧系统的烟垢和烟尘。
（3）清除水垢、渣垢。
（4）更换手孔及法兰的密封垫片。
（5）对锅炉本体和管路进行油漆。
（6）在对锅炉进行全面检查，如发现腐蚀或严重受损的零部件应加以更换。
（7）进行一次冷态水压试验。
六、水质要求
锅炉水质要求应符合GB1576-2001《工业锅炉水质》的有关规定。
七、正常运行
锅炉正常运行时应符合以下各条要求。
1、循环泵必须保持连续运转。
2、热水循环系统每小时泄漏量一般不超过系统水容量的1%》
3、正常操作
（1）炉膛内正常燃烧的工况应是：火床平整，火焰密度均匀，呈亮黄色，没有冷风的火口，从烟囱冒出的烟呈淡黄色，炉膛负压保持在2-3毫米水柱，产热量在0.7Mw左右时，排烟温度在250℃左右。
（2）必须不间断的根据用热情况来调整锅炉负荷，用热部
门应与锅炉房加强联系，用热量有变化时，最好能提前半小时通知锅炉房。当锅炉负荷增大时，增加开大自然通风调节门，再加煤。
增减风时主要是通过开大或关小自然通风来达到，调节完毕并保持炉膛负压在2-3毫米水柱。
（3）燃料应保持一定的水份，投入使用前均应事先打堆浇水，浇水要均匀，一般应手捏成松团最适宜，含水量在8%-10%
之间。
4、锅炉房的清洁：
（1）锅炉房内保持清洁，不应堆放其它杂物。
（2）注意室内照明，使司炉工能清楚地看到各种仪表。
实做到以下工作。
（1）交接玉班的司炉工，要在规定的时间前到达锅炉房，做好
交接班准备。
（2）交接班的司炉要做到：
A、锅炉出水温度正常。
B、炉膛内燃烧稳定。
C、循环泵和补给水设备等机械设备运转正常。
D、锅炉各附件（包括管道、阀门、仪表）安全灵敏可靠。
E、锅炉房清洁整齐，灯光明亮。
（3）交接班双方要做到交的彻底、接的认真，同时将交接班的情况和问题记入运行记录簿。
八、排污
为去除锅内污泥及沉淀物，确保循环水品质，应进行定期排污。
1、排污可根据具体情况进行，每班不少于1-2次。 2、每次排污后，应对系统进行补水。
九、停炉
锅炉停炉一般分下列情况：
1、间隔时间供暖，暂停炉（压火），锅炉压火后，应保证锅炉水温不回升，才能停止循环泵运转。
2、正常停炉：必须使锅炉出口水温降到50℃以下，然后停泵，停炉前提前20-30分钟停止供煤。
3、紧急停炉：如遇下列情况之时，就立即停炉。
（1）循环泵或补给水泵全部发生故障。
（2）锅炉元件损坏，危及人员安全。
十、维护和保养
1.锅炉在运行期间注意下列各点：
（1）不允许正压燃烧或炉膛喷烟，因容易烧坏加煤孔盖。
（2）锅炉底部地平面上不可积水，以防潮湿腐蚀。
2.锅炉运行每隔2－3星期，应进行检查一次。
3.锅炉运行每隔3－6个月后，应停炉进行全面的检查维修。
（1）对锅炉内外进行检查，如受压部分的焊缝，钢板内外有无腐蚀现象，若发现在严重缺陷应及时修理，若缺陷并不严重亦待下次停炉时修理，如发现有可疑之处，但并不影响安全生产时，应作出记录以便日后参考。
（2）检查完毕后可在着水面涂锅炉底漆，以防腐蚀。
4.锅炉及锅炉底座每年至少油漆一次。
5.炉常期不用的保养方法：有干法和湿法两种，停炉一个月以上，应采用干法保养，停炉一个月以下可采用湿保养法。
（1）干保养法：
锅炉停炉后放去炉水，将内部污垢彻底清除，冲洗干净，在炉膛内用微火烘干（注意不要大火），然后将10－30毫米块状的生石灰分盘装好，放置在炉筒内，不使生石灰与金属接触，生石灰的重量以锅筒容积每立方米8千克计算，共用40千克，然后将所有的人孔、手孔、管道阀门关闭，每三个月检查一次，如生石灰碎成粉状，须即更换，锅炉重新运行时将生石灰和盘取出。
（2）湿保养法：
锅炉停炉后放出炉水，将内部污垢彻底清除，冲洗干净，重新注入已处理的水至满，将炉水加热到100℃，让水中的气体排出炉外，然后关闭所有阀门，气候寒冷的地方，不可采用湿保养法以免炉水损坏锅炉。







买锅炉应了解的小常识

●怎样直观地判断锅炉是否省煤，热效率是否高？

    最直观的办法就是“两看”“两摸”“一试”。这些方法能让选购锅炉的用户最直观、最有效地判断锅炉的优劣。
    所谓“两看”：
        第一，查看烟筒是否冒烟。用眼睛能看到的烟，尤其黑烟，都是燃料，都来自煤中。如果烟筒冒烟，这样的锅炉肯定不会省煤，并且热效率不高。最主要的是这样的锅炉还不环保。有的锅炉只有加装了除尘器，烟筒才不冒烟。这样的锅炉虽然排放环保了，但不省煤。因为黑烟不是作为燃料烧掉了，而是被除尘器处理了。
       第二，查看炉底的煤渣是否多。如果煤渣多而且多为块状，说明煤的燃烧不充分，煤的热值没有充分利用，这样的锅炉肯定不会省煤，并且热效率不高。

    所谓“两摸”：

       第一，用手迅速触摸一下烟筒外壁，感知烟筒的排烟温度是否高。如果手烫得受不了，这时的排烟温度应该在200℃以上，说明锅炉浪费掉的热量很多，而这些热量都来自锅炉烧的煤，所以这样的锅炉肯定不会省煤，并且热效率不高。
       第二，用手摸锅炉的外表面，感知是否发热。如果发热，说明锅炉自身保温效果不好，白白散发掉的热量较多，而这些热量都来自锅炉烧的煤，所以这样的锅炉肯定不会省煤，并且热效率不高。

所谓“一试”：
     把手伸到填煤口附近，感知一下填煤口附近的温度。如果比较热，说明从填煤口白白散发掉的热量较多，而这些热量都来自锅炉烧的煤，所以这样的锅炉肯定不会省煤，并且热效率不高。

    通过“两看”“两摸”“一试”，中兴锅炉保您满意！

●附属设备多的不利之处
    中兴锅炉只需要配引风机。而有些锅炉不仅需要引风机，还需要鼓风机、除尘器等附属设备，这既增加了投资成本，又使耗电量大大增加，同时设备越多，整个系统的可靠性越差。

●寿命长的好锅炉的优点
    寿命长的好锅炉，寿命期内的年平均投资成本并不高。好锅炉既省煤又省电，可靠耐用，用着也省心。
    而有些锅炉虽然价格较低，但寿命很短，寿命期内的年平均投资成本并不低，这样的锅炉往往耗煤量、耗电量都很大，而且平常容易出问题，用着也不省心。

●锅炉分装的好处

    某单位供暖需要一台四吨锅炉，这时可安装两台两吨锅炉，而不用四吨锅炉，这都属于锅炉分装。锅炉分装能节省运行费用，同时还起到了互为备份的作用。例如，大房间只安了一个大灯泡，只要天刚黑，就得点大灯，而且大灯一旦坏了还没有备份的。如果一个大灯泡用两个灯代替，天刚黑时可只点一个灯，等再黑时可点亮另一个灯。天气变化的规律是刚进冬时不太冷，这时可只启用一台锅炉；等真正冷时再启用另一台锅炉；等进入初春不太冷时，可只运行一台锅炉。这样能大大节约运行费用。

实话实说：买锅炉不要算一次帐，要算总帐、细帐、长远帐

    有些锅炉虽然价格较低，而所需的附属设备却较多，安装下来总的价格并不低。
   有些锅炉寿命短，可靠性差，不耐用，耗煤量大。部分用户只图当时价格便宜，可总的细算起来，实质是花贵钱买了差锅炉，而且供热效果不好，三天两头出问题，苦不堪言。没过几年只得换锅炉。这样的用户确实很多。

买锅炉与买家电有很大的不同，不要图花哨

    现在有些厂家在锅炉中设计了自动温度控制装置，表面上先进，其实既不实用，也不可靠。

   大家都知道，家电是在一个比较好的环境中工作，而锅炉的工作环境就无法与家电比了。锅炉房的环境什么样子，大家都清楚，灰尘多，潮湿。一个供暖期过后，锅炉闲置在锅炉房内，无人维护保养，再好的电器也会出问题。况且这些控制装置不是市场上的通用产品，只是锅炉厂家委托有关单位设计制造的临时配套产品，其可靠性根本没有经过实际验证，出现问题后锅炉厂家根本解决不了。
    这些弊病在很多锅炉中已经暴露出来了，用户和经销商意见很大。

        锅炉硬道理

●省煤（油、气）就是省钱

    春来燃煤锅炉省煤高达50％，燃油（气）锅炉省油（气）高达15％～25％，这就是省钱。
●锅炉寿命长、附属设备少、运行费用低就是省钱
    采用独特技术和优质材料设计制造的春来锅炉做到了这些。
●省心、放心也是省钱

           购买中兴锅炉的用户都得到了超值的享用、回报



山东省泰安市中兴锅炉厂售后服务承诺：
　　售后服务是确保产品质量稳定可靠运行的重要环节，是企业质量管理的延伸，是我们公司“产精品，讲诚信”宗旨的重要体现。我们的售后服务要做到认真负责，为用户排忧解难。
　　一、组织严密，机构建全：
　　1、公司设有专职售后服务中心和专职售后服务人员：
　　售后服务中心属销售部管理，专职人员由技术熟练，作风严谨的同志担任。在接到用户服务信息后，本省24小时，外省48小时服务到位。
　　2、维修人员到岗后，排除故障不过夜，待故障排除后正常运行五个小时以上，维修人员方可离开。
　　二、严格执行合同中的售后服务条款，售出产品保修期一年，实行“三保”，对超过保修期的产品，服务渠道永远畅通，产品终身服务，免收服务费。保证做到：用户不带疑问，产品不带故障，服务随叫随到。
　　三、不断了解用户意见，把用户反馈的信息做为改进产品性能、提高产品质量的重要来源。产品安装在哪里，售后服务信息反馈就跟到哪里。建立售后服务网络，经常与用户取得联系，不断指导用户正确保养和使用设备，预防故障的发生。
　　四、严格执行公司售后服务和管理制度：
　　1、售后服务人员态度热情、服务周到、技术熟练、作风过硬。
　　2、售后服务人员不给用户乱摆派、乱收费、不给用户增添任何麻烦和负担。规定之外的费用一律不许收取。
　　3、认真填写售后服务用户意见反馈表，对用户的每一条意见都认真对待，及时答复。
　　产品出厂合格率100%，顾客满意率100%。
