DKJ-B型气动式菌棒打孔机图解

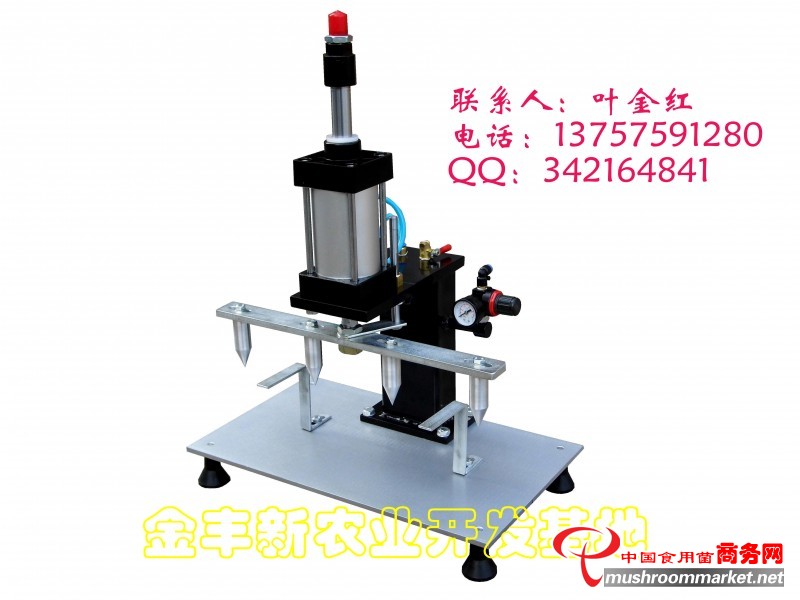

DKJ-B型打孔机（打孔器、打孔钉）

性能特点：能提高打孔效率，降低工人劳动强度（每8小时可打孔菌棒15000～20000根）；减少污染环节，提高菌棒接种合格率；打孔位置、深度均匀（能相对缩短发菌时间，提高产量）；节能环保，结构简单，操作方便（用脚踏开关电控气缸）。另外，只要把该机的打孔头更换为液体菌种接种枪，就变成非常实惠的液体菌种自动接种机。

使用说明：放入菌棒，拿开手后踩下脚踏开关，打孔完毕后就松开脚踏开关，打孔头就会自动缩回。

注意事项：使用前用酒精灯火焰或75%酒精消毒打孔头。气缸气压以0.3～0.5 Mpa为宜，导柱处每班至少加1次润滑油,气泵与排气管口必须放置在接种室外。（1、气泵的噪音影响操作人员的工作情绪；2、接种室内的空气被气泵吸进后在各设备的零部件内循环，会缩短其寿命；3、空气的流通会增加菌棒被感染的几率。）。

另注：推荐配套使用3P小气泵的参数为：

排气压力:0.8Mpa   容积流量：0.1M³/min  储气罐容积：30L

功率:1.5KW    电源:220V/50HZ   电流：7.5A    重量:21KG

外形尺寸:645*375*645MM



1-----深度固定螺母        2-----深度调节螺母          3-----打孔棒

4-----限位架                 5-----导柱                       6-----放气阀手柄

7-----进气接头               8-----气压调节螺母            9-----储气罐



打孔深度调节：先松开深度固定螺母，再转动深度调节螺母（顺时针方向变浅，反之则变深），调节好后旋紧深度固定螺母。

气压调节：先拉出气压调节螺母，再旋转（顺时针方向气压变大反之则变小）。如下图：

气缸缓冲调节：1^#螺丝调节气缸上升缓冲，2^#螺丝调节气缸下降缓冲。如下图：

孔距调节：先松开紧固螺丝，移动打孔棒至合适距离，然后旋紧螺丝。如下图：



手动测试：打孔机不必接电源，可以直接手动测试。如下图：
